產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機(jī)：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)

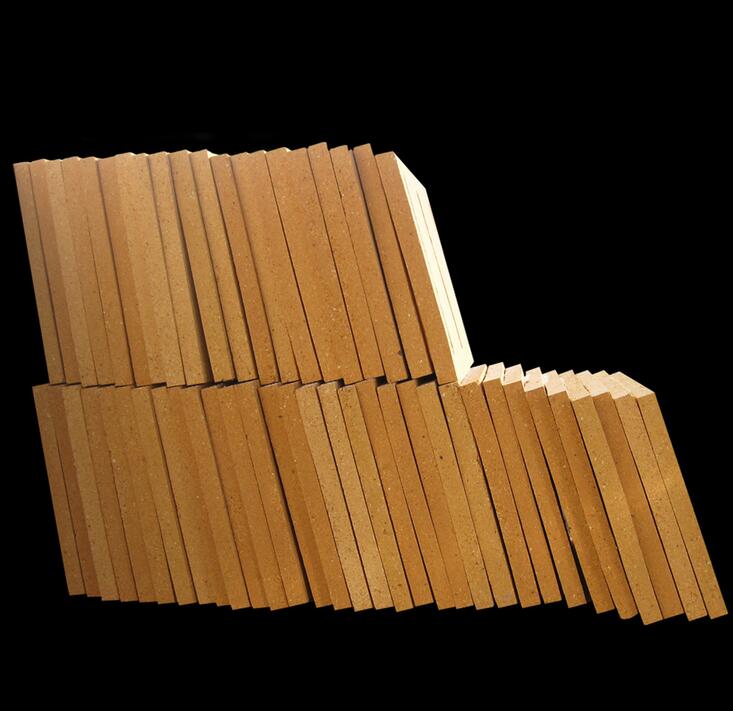

粘土耐火磚
詳細(xì)說(shuō)明

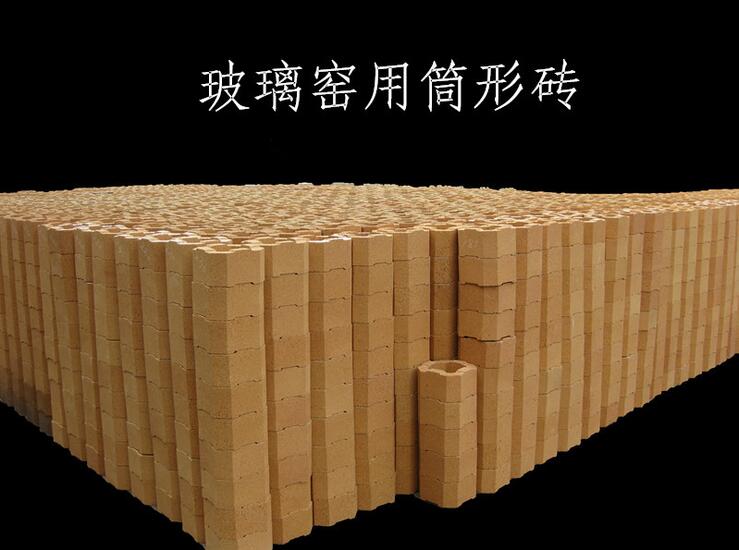

低氣孔粘土磚是以優(yōu)質(zhì)焦寶石為主要原料而制成的耐火制品，其性能全面升級(jí)，特點(diǎn)是：強(qiáng)度大，耐火度高，組織致密，氣孔低，熱震穩(wěn)定性好，抗剝落，被熱風(fēng)爐，玻璃爐蓄熱室普遍使用。
低氣孔粘土磚理化指標(biāo)如下：
選擇致密度高、吸水率低的原料，通過(guò)合理級(jí)配是制得低氣孔粘土磚的關(guān)鍵。我公司燒制粘土磚時(shí)，最高溫度一般控制在1350℃～1380℃，適當(dāng)提高低氣孔粘土磚燒成溫度（1420℃），粘土磚收縮略有增加，從而使耐火磚的密度稍有增加，低氣孔率得以降低?！?br /> 由于添加劑的加入，燒制過(guò)程中，粘土磚內(nèi)部形成大量的微氣孔。粘土磚在整體斷裂前，內(nèi)部的微氣孔對(duì)粘土磚的斷裂有阻止和抑制作用。作為高溫?zé)嵴饤l件下使用的鐵水罐粘土磚，在使用過(guò)程中，其表面裂紋并不會(huì)引起斷裂，嚴(yán)重的是內(nèi)部熱應(yīng)力引起的熱剝落，當(dāng)適當(dāng)降低氣孔率，且生成大量微氣孔時(shí)，在熱沖擊下，粘土磚內(nèi)部裂紋長(zhǎng)度變短，數(shù)量有所增加，裂紋相互交錯(cuò)形成網(wǎng)狀的程度增強(qiáng)。因此，粘土磚斷裂時(shí)需要的斷裂能增加，可有效地提高粘土磚的熱震穩(wěn)定性，使粘土磚抗剝落性能以提高，從而使窯爐齡大大提高。
低氣孔粘土磚理化指標(biāo)如下：
| 低氣孔粘土磚指標(biāo) |
粘土磚 |
低氣孔粘土磚 |
三低磚 |
|
AI2O3 % ≥ |
42 |
45 |
45 |
|
Fe2O3 % ≤ |
1.6 |
1.5 |
1.0 |
|
耐火度 ℃ ≥ |
1750 |
1790 |
1790 |
|
常溫耐壓強(qiáng)度 Mpa ≥ |
40 |
60 |
65 |
|
顯氣孔率 % ≤ |
20 |
14 |
12 |
|
荷重軟化溫度 ℃ ≥ |
1400 |
1450 |
1500 |
|
重?zé)€變化 % （1400℃×2h） |
－0.3 |
－0.1 |
－0 |
選擇致密度高、吸水率低的原料，通過(guò)合理級(jí)配是制得低氣孔粘土磚的關(guān)鍵。我公司燒制粘土磚時(shí)，最高溫度一般控制在1350℃～1380℃，適當(dāng)提高低氣孔粘土磚燒成溫度（1420℃），粘土磚收縮略有增加，從而使耐火磚的密度稍有增加，低氣孔率得以降低?！?br /> 由于添加劑的加入，燒制過(guò)程中，粘土磚內(nèi)部形成大量的微氣孔。粘土磚在整體斷裂前，內(nèi)部的微氣孔對(duì)粘土磚的斷裂有阻止和抑制作用。作為高溫?zé)嵴饤l件下使用的鐵水罐粘土磚，在使用過(guò)程中，其表面裂紋并不會(huì)引起斷裂，嚴(yán)重的是內(nèi)部熱應(yīng)力引起的熱剝落，當(dāng)適當(dāng)降低氣孔率，且生成大量微氣孔時(shí)，在熱沖擊下，粘土磚內(nèi)部裂紋長(zhǎng)度變短，數(shù)量有所增加，裂紋相互交錯(cuò)形成網(wǎng)狀的程度增強(qiáng)。因此，粘土磚斷裂時(shí)需要的斷裂能增加，可有效地提高粘土磚的熱震穩(wěn)定性，使粘土磚抗剝落性能以提高，從而使窯爐齡大大提高。
